Máquina de gravação a laser PCB
Descrição do produto:
A série de máquinas de gravação a laser PCB é usada principalmente em todos os tipos de placas suaves e duras, FPC, PCB, chips, bem como outros gadgets 3C, processamento de chips da indústria, caracteres de marcação e gravação, códigos bidimensionais, requisitos e logotipos unidimensionais, pode ser perfeitamente ligado ao SMT.
A máquina de marcação a laser de PCB da HGLASER é projetada para marcação de códigos de barras, códigos e caracteres 2D, gráficos e outras informações em qualquer tipo de placa de circuito impresso. Integrado com fonte de laser de fibra/CO2 de alto desempenho, câmera CCD de alto pixel de importação e módulo móvel de nível mícron, a série de marcação a laser PCB é competente para pré-marcação automática de posicionamento e relatórios de feedback pós-marcação.
| Modelo de máquina | Máquina de marcação a laser PCB |
| Potência do Laser | 3w/5w/10W/20W/30W/50W |
| Comprimento de onda do laser | 1064nm |
| Frequência de repetição | 20-200KHz |
| Máx. Velocidade da linha | 8000 mm/s |
| Faixa de marcação | Menor ou igual a 110mm*110mm (personalizado) |
| Min. Espessura da linha | 0,02 mm |
| Min. Personagem | 0,1 mm |
| Máx. Profundidade de Gravação | Menor ou igual a 1,2 mm |
| Consumo de energia | 0.8KW |
| Resfriamento | Resfriamento a ar |
| Entrada de tensão | 220V±10 por cento /50Hz |
Velocidade de marcação rápida
Laser industrial profissional, velocidade de marcação rápida, operado em 24 horas continuamente, adequado para linha de produção contínua de alta velocidade
Marcação de alta precisão
Sistema de digitalização galvanômetro de alta precisão, ponto de luz uniforme, marcação de precisão, feedback 100% positivo.
CARACTERÍSTICA
Importado CO2/fibra/laser verde/gerador de laser UV, excelente desempenho de marcação, alta produtividade.
CCD alcança posicionamento, leitura de código e classificação,
Tem extensão e ampla adaptabilidade.

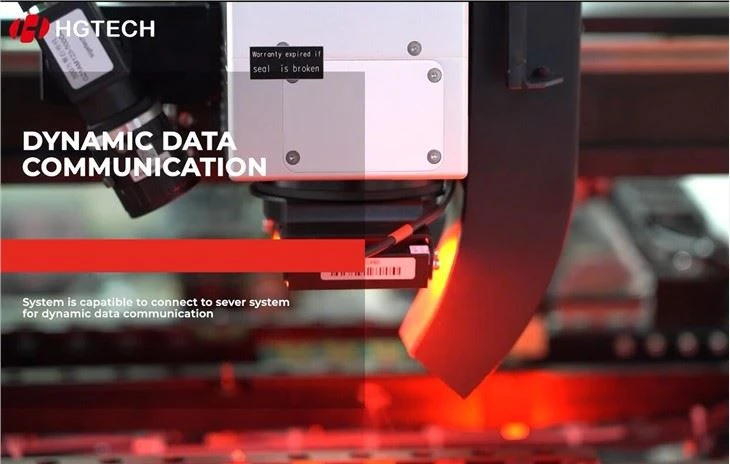

Ele pode se encaixar perfeitamente na linha de formação SMT e também no sistema MES do cliente para transmissão de dados on-line e feedback de informações,
Para garantir uma qualidade confiável, são usados acessórios de alta qualidade. Alarme automático e suspensão,
Compatível com o modo de refinamento online e offline, com incorporação para compreender a exibição em dupla face por máquina de marcação a lazer.
Fonte de Laser: CO2/Fibra/Verde/UV
Sistema de Visão: Posicionamento CCD, Verificação de Código
Plataforma: módulo de movimento linear de alta precisão, esteira transportadora.
Automação: Largura do transportador ajustável; sistema de focagem elétrico opcional.
Dispositivo Auxiliar: Despoeirador
Protocolo de Comunicação: Interface SMEMA Padrão
Tamanho de marcação: 50X50mm~460X510mm (Tamanho padrão. Personalizável)
Espessura do PCB: 0,3mm~5mm
Precisão de marcação: ±0,1 mm
Diâmetro mínimo do feixe: 100um
Tamanho do dispositivo: 1000mm(W)×1600mm(D)×1500mm(H)
Altura do transportador: 870 mm-930 mm (altura padrão. Personalizável)
Direção de Funcionamento do Transportador: LR/RL
